變頻器參數該如何設置？

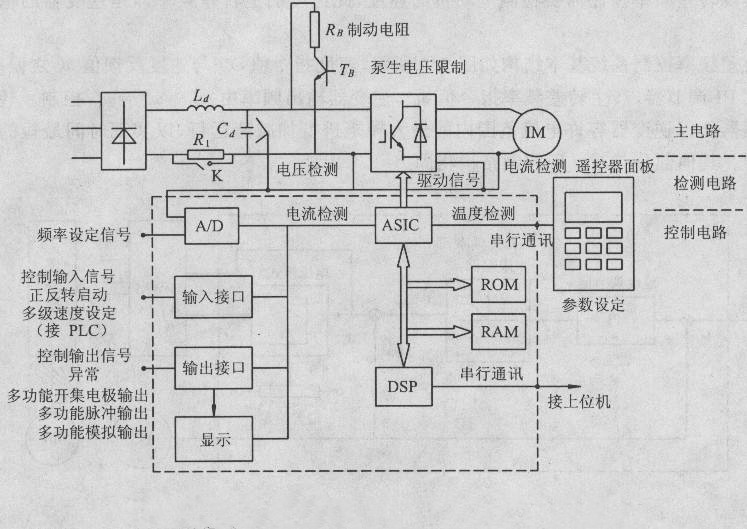

變頻器是用來調整異步電機轉速的一種電源裝置，根據轉速n=60f/p(1-s)這個公式，變頻器本質是輸出頻率可調的電壓源，通
過改變電源頻率來改變電機轉速，而頻率改變的同時，為了避免磁通飽和導致電機過熱，還要跟著改變電壓，也就是保持V/F比
值恒定
變頻器是為電機服務的，變頻器和電機要配套使用，也就是兩者的額定電壓和額定功率要非常接近。而電機運行過程中，要避
免電流過大而發熱燒壞，需要設置一些相關的保護參數。
額定電壓：雖然基本上國內使用變頻器控制的電機電壓基本上都是三相380伏的，也不排除有些進口設備特別，如果更換變頻器
的時候要留意，比如日本進來的就可能是三相220伏。
額定電流：電機銘牌上有這個參數，對應輸入就好。
過載保護：這個實際上是控制瞬間最大功率的參數，常見有110%，可以調大到150%，看實際情況。
過流保護：這個是瞬間輸出最大電流，比如有150%，如果擔心電機出現問題，可以設定成100%。
上限頻率：中國國內一般用50HZ，但是有些場合需要超頻使用，比如一些機床主軸，可能會早75HZ，要根據工況來選擇，但是
也不能太高，否則電機軸承承受不了。
啟動頻率：變頻器往往無法輸出非常低的頻率來帶動電機，一般啟動時候往往高于0.5HZ。

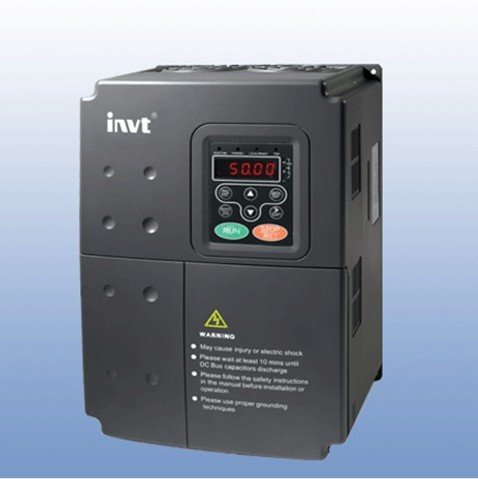

變頻器性能參數
不同的 CPU 可用于不同的性能范圍，包括具有集成 I/O 和對應功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和點對點
接口的 CPU。
用于數字量和模擬量輸入/輸出的信號模塊 (SM)。 用于連接總線和點對點連接的通信處理器 (CP)。
用于高速計數、定位（開環/閉環）及 PID 控制的功能模塊（FM）。
根據要求，也可使用下列模塊：
用于將 SIMATIC S7-300 連接到 120/230 V AC 電源的負載電源模塊(PS)。
接口模塊 (IM)，用于多層配置時連接中央控制器 (CC) 和擴展裝置 (EU)。
通過分布式中央控制器 (CC) 和 3 個擴展裝置 (EU)，SIMATIC S7-300
可以操作多達 32 個模塊。所有模塊均在外殼中運行，并且無需風扇。
SIPLUS 模塊可用于擴展的環境條件： 適用于 -25 至 +60℃ 的溫度范圍及高濕度、結露以及有霧的環境條件。防直接日曬、雨
淋或水濺，在防護等級為 IP20 機柜內使用時，可直接在汽車或室外建筑 使用。不需要空氣調節的機柜和 IP65 外殼。
在實例中，SIMATIC S7-300 用于制造工藝中的創新性系統解決方案，特別是用于汽車工業，一般機械工程，特別是特殊機械制
造和機器的連續生產 (OEM)，以及 塑料加工、包裝行業、食品和飲料工業和加工工程 作為一種多用的自動化系統，S7-300 是
那些需要靈活的設計以實現集中和本地組態的應用的理想解決方案。
對于由于環境條件限制需要特殊的堅固性的應用，我們可以提供SIPLUS 極端設備。
本著“以人為本、科技先導、顧客滿意、持續改進”的工作方針，致力于工業自動化控制領域的產品開發、工程配套和系統集
成，擁 有豐富的自動化產品的應用和實踐經驗以及雄厚的技術力量，尤其以 PLC復雜控制系統、傳動技術應用、伺服控制系
統、數控備品備件、人機界面及網絡/軟件應 用為公司的技術特長，
相關資訊：
螺桿擠出機為恒轉矩負載，因此選配變頻器為PI500/PI500A系列，變頻器的輸入電壓為380V±15%，額定輸出功率為
11kW~22KW。
變頻器參數設置完后，按照如下步驟進行調試：
1、先5Hz低速運行，觀察電機啟、停及運行平穩，變頻器輸出電壓三相平衡，輸出電流在22A，電流波動在1A以。
2、頻率升到15Hz運行，電機啟、停及運行平穩，變頻器輸出電壓穩定，電流在20A，電流波動在1A以內，電機無振動。
3、頻率升為30Hz，電機運行平穩，變頻器輸出電壓穩定，電流在20A，電流波動在1A以內，電機無振動情況。
