溫度傳感器分類及工作原理介紹
溫度傳感器定義溫度傳感器是指能感受溫度并轉換成可用輸出信號的傳感器。溫度傳感器是溫度測量?jī)x表的核心部分，品種繁
多。溫度傳感器對于環境溫度的測量非常準確，廣泛應用于農業、工業、車間、庫房等領域。
溫度傳感器分類按測量方式可分為接觸式和非接觸式兩大類。
1、接觸式接觸式溫度傳感器的檢測部分與被測對象有良好的接觸，又稱溫度計。溫度計通過傳導或?qū)α鬟_(dá)到熱平衡，從而使溫
度計的示值能直接表示被測對象的溫度。
2、非接觸式它的敏感元件與被測對象互不接觸，又稱非接觸式測溫儀表。這種儀表可用來測量運動物體、小目標和熱容量小或
溫度變化迅速（瞬變）對象的表面溫度，也可用于測量溫度場的溫度分布。

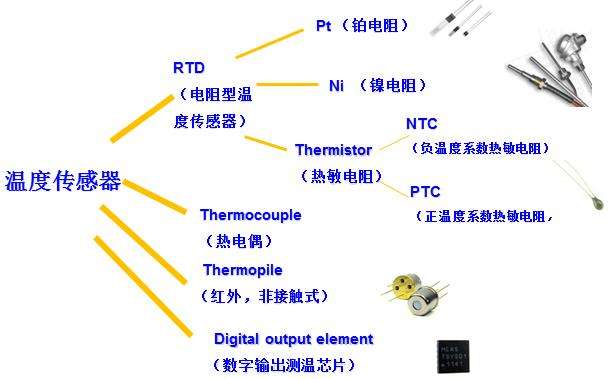

溫度傳感器按照傳感器材料及電子元件特性分為熱電阻和熱電偶兩類。
1、熱電阻熱敏電阻是用半導體材料， 大多為負溫度系數，即阻值隨溫度增加而降低。
溫度變化會造成大的阻值改變，因此它是最靈敏的溫度傳感器。但熱敏電阻的線性度極差，并且與生產工藝有很大關系。
2、熱電偶熱電偶是溫度測量中最常用的溫度傳感器。其主要好處是寬溫度范圍和適應各種大氣環境，而且結實、價低，無需供
電，也是最便宜的。電偶是最簡單和最通用的溫度傳感器，但熱電偶并不適合高精度的的測量和應用。
按照溫度傳感器輸出信號的模式，可大致劃分為三大類：數字式溫度傳感器、邏輯輸出溫度傳感器、模擬式溫度傳感器。
1、數字式溫度傳感器它采用硅工藝生產的數字式溫度傳感器，其采用PTAT結構，這種半導體結構具有精確的，與溫度相關的
良好輸出特性。
2、邏輯輸出溫度傳感器在許多應用中，我們并不需要嚴格測量溫度值，只關心溫度是否超出了一個設定范圍，一旦溫度超出所
規定的范圍，則發出報警信號，啟動或關閉風扇、空調、加熱器或其它控制設備，此時可選用邏輯輸出式溫度傳感器
3、模擬式溫度傳感器模擬溫度傳感器，如熱電偶、熱敏電阻和RTDS對溫度的監控，在一些溫度范圍內線性不好，需要進行冷
端補償或引線補償；熱慣性大，響應時間慢。
溫度傳感器工作原理
1、熱電偶傳感器哦工作原理當有兩種不同的導體和半導體A和B組成一個回路，其兩端相互連接時，只要兩結點處的溫度不同，
一端溫度為T，稱為工作端或熱端，另一端溫度為TO，稱為自由端或冷端，則回路中就有電流產生，即回路中存在的電動勢稱
為熱電動勢。
2、電阻傳感器工作原理導體的電阻值隨溫度變化而改變，通過測量其阻值推算出被測物體的溫度，利用此原理構成的傳感器就
是電阻溫度傳感器，這種傳感器主要用于-200—500℃溫度范圍內的溫度測量。純金屬是熱電阻的主要制造材料，熱電阻的材料
應具有以下特性：
（1）、電阻溫度系數要大而且穩定，電阻值與溫度之間應具有良好的線性關系。
（2）、電阻率高，熱容量小，反應速度快。
（3）、材料的復現性和工藝性好，價格低。
（4）、在測溫范圍內化學物理特性穩定。

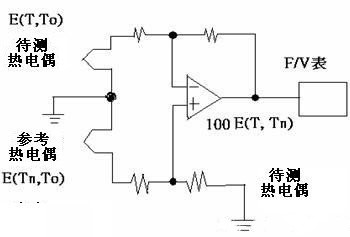

（5）、溫度傳感器工作原理圖
溫度傳感器資訊:溫度傳感器為新能源汽車的電機保駕護航
電機是新能源汽車的關鍵部件, 持續的工作使得內部的溫度持續攀升。為了保證零部件的安全及正常穩定的工作, 就需要在電機
內部安裝溫度傳感器來檢測內部的溫度。TDK的愛普科斯(EPCOS)電機用溫度傳感器有多種不同的設計,可以滿足不同客戶、不
同技術標準的要求。
針對電機內部的高溫環境、長時間震動的嚴苛環境,該系列產品通過了長期的設計驗證,并且已經通過大量的市場驗證。此外，我
們可以基于客戶的要求來訂制產品。TDK的嵌入式溫度傳感器安裝在電機定子的間隙內，工作溫度為-40℃至+200℃，短時工作
溫度可達+220℃，耐壓為2.8 kV.
